Description

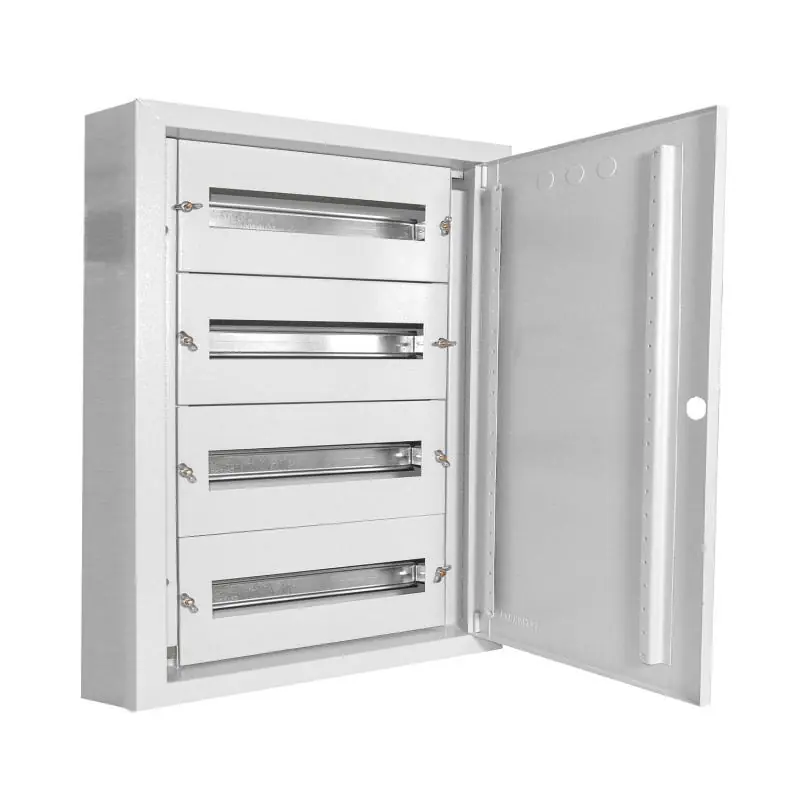

Ce Tableau Électrique Modulaire Métallique en Saillie GARDENA MAXGE est conçu pour les secteurs résidentiel et tertiaire. Les boîtiers d’interface associés au coffret permettent l’installation d’appareillages modulaires et spécifiques : appareillages de câblage, prises de courant industrielles, boutons d’arrêt d’urgence, voyants lumineux, etc

Installation simple et espace suffisant pour le câblage. Le châssis facilite la pose des câbles et garantit la protection lors de la manipulation.

Dimensions du Tableau Électrique Modulaire Métallique en Saillie GARDENA MAXGE

Vous devez tenir compte que selon le nombre de modules que vous sélectionnez les dimensions du produit changera :

– 24 modules : Il a 24 modules á 2 rangs et sa dimension est de 300×320 mm avec une profondeur de 140mm.
– 100 modules : Il a 100modules á 5 rangs et sa dimension est de 800×500 mm avec une profondeur de 140mm.
– 120 modules : Il a 120 modules á 6 rangs et sa dimension est de 950×500 mm avec une profondeur de 165mm.
– 150 modules : Il a 150 modules á 10 rangs et sa dimension est de 800×750 mm avec une profondeur de 165mm
– 180 modules : Il a 180modules á 12 rangs et sa dimension est de 1000×750 mm avec une profondeur de 165mm.

Référence :

           Nº Modules DIN 24 – CPR800
           Nº Modules DIN 100 – CPR804
           Nº Modules DIN 180 – CPR806
           Nº Modules DIN 150 – CPR807
           Nº Modules DIN 120 – CPR805

*Le verrou n’est pas inclus dans le produit

Dimensions

Longueur150 mm

Hauteur300 mm

Largeur320 mm

Caractéristiques techniques

Caractéristiques mécaniques

Installationsurface

Nombre de modules DIN24

La protection IP indique le niveau de résistance d'un produit à la poussière et à l'eau. Plus le numéro est élevé, plus il est protégé.

Protection IPIP41

UsageIntérieur

Spécifications du Produit

CertificatsCE

Garantie3 ans

MarqueMAXGE

Série de ProduitsGARDENA ECO
